Beurteilung / Bauwirtschaft
Einsatzgrenzen in der Bauwirtschaft
Die Zulässigkeit des Maschineneinsatzes kann basierend auf den aktuellen Messwerten der Bodenfeuchte und des Niederschlags abgeleitet werden. Ein hohes Maschinengewicht und eine geringe Auflagefläche erfordern höhere Saugspannungswerte bzw. einen trockeneren Boden als leichtere Maschinen mit grosser Auflagefläche.
Grundsätzlich gilt, dass bei einer Saugspannung unter 10 cbar kein Befahren des Bodens möglich ist und unter 6 cbar auch keine Erdarbeiten durchgeführt werden dürfen. Ab einer Saugspannung von 10 cbar kann die Einsatzgrenze der jeweiligen Maschine mit der Berechnungshilfe Einsatzgrenzen von Baumaschinen ermittelt werden. Die Berechnungshilfe basiert auf den Werten des Nomogramms, wobei die Maschinenparameter «Einsatzgewicht» und «Flächenpressung» die minimal notwendige Saugspannung bestimmen.
Neben den aktuellen Messwerten sind zusätzlich die Bodenparameter Tongehalt zu überprüfen, die bei Überschreiten der definierten Schwellenwerte zu einer Verschärfung der Einsatzbedingungen führen.
| Saugspannung in 35 cm Tiefe | Leichte und mittelschwere Böden (Tongehalt < 30 Gew.% und Steingehalt < 50 Vol.%) |
Schwere Böden (Tongehalt > 30 Gew.% und Steingehalt < 50 Vol.%) |
|---|---|---|
| > 20 cbar «trocken» | Befahren frei für alle Fahrzeuge unter Einhaltung der Nomogramm-Werte | Erforderlicher Saugspannungswert für schwere Böden: Werte gemäss Nomogramm + 10 cbar |
| 10–20 cbar «feucht» | Befahren frei für Fahrzeuge mit Raupen, Niederdruckreifen oder Traktor-Doppelrädern unter Einhaltung der Nomogramm-Werte | Minimalwerte zum Befahren: 20 cbar Erforderlicher Saugspannungswert für schwere Böden: Werte gemäss Nomogramm + 10 cbar Kein Befahren für Pneufahrzeuge mit Normalreifen |
| 6–10 cbar «sehr feucht» | Kein Befahren Erdbewegungen (ohne Befahren des Bodens) ab 6 cbar möglich |
Kein Befahren Erdbewegungen (ohne Befahren des Bodens) ab 15 cbar möglich |
| < 6 cbar «nass» | Kein Befahren und keine Erdarbeiten | |
Hinweis
Solange die Niederschlagssumme der letzten 24 Stunden weniger als 10 mm beträgt, sind die aktuellen Saugspannungswerte des Unterbodens (35 cm) relevant. Ab einem Niederschlag grösser als 10 mm innerhalb der letzten 24 h sind alle Erdarbeiten kritisch und die Saugspannungswerte des Ober- und Unterbodens müssen beachtet werden.
Einsatzgrenzen von Baumaschinen

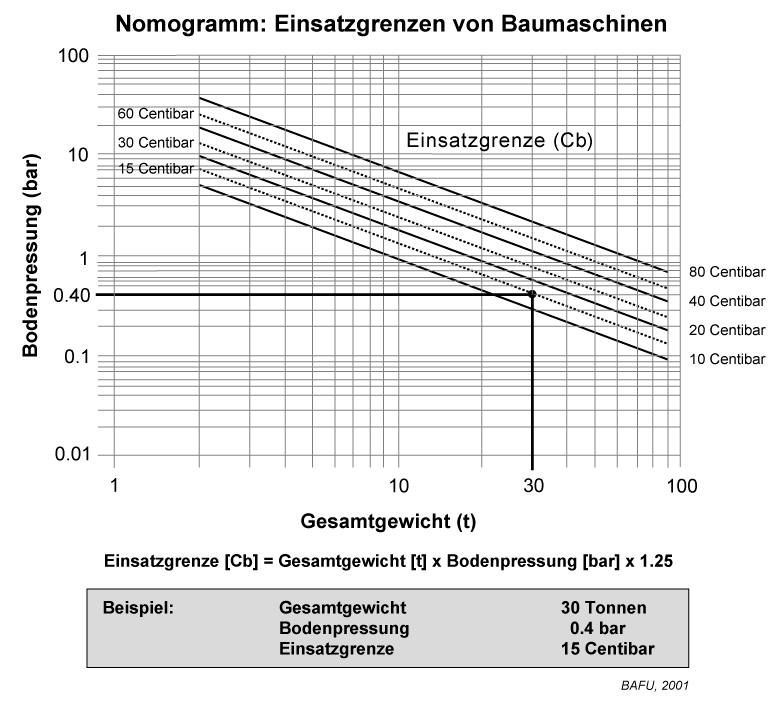

Nomogramm
Einsatzgrenzen berechnen
Für jede Maschine lässt sich mit den folgenden Formularen die minimale Saugspannung berechnen, ab der ein Einsatz bodenverträglich ist.
Berechnung (Nomogramm beschreibende Gleichung)
Gesamtgewicht [t] * Bodenpressung [bar] * 1.25 = Saugspannungs-Einsatzgrenze [cbar]
Das Nomogramm kann annäherungsweise auch für Radfahrzeuge verwendet werden. Dazu muss jedoch zuerst die Kontaktfläche des Pneus aus den Felgen- und Pneudaten berechnet werden, bevor das Nomogramm angewendet werden kann.
Das Nomogramm stammt aus den Bodenschutzrichtlinien zum Rohrleitungsbau (1997) des Bundesamtes für Energie (Autor: Urs Vökt)
